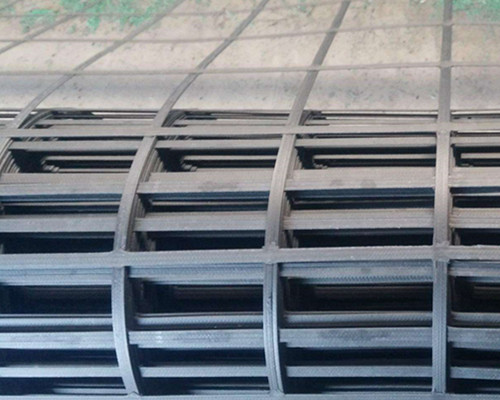

土工格栅简介：
土工格栅（geogrid）是一种主要的土工合成材料，与其他土工合成材料相比，它具有独特的性能与功效。常用作加筋土结构的筋材或复合材料的筋材等。土工格栅分为塑料土工格栅、钢塑土工格栅、玻璃纤维土工格栅和聚酯经编涤纶土工格栅四大类。格栅是用聚丙烯、聚氯乙烯等高分子聚合物经热塑或模压而成的二维网格状或具有一定高度的三维立体网格屏栅，当作为土木工程使用时，称为土工格栅。
土工格栅规格参数：
| 项 目 | TGSG15-15 | TGSG20-20 | TGSG30-30 | TGSG40-40 | TGSG45-45 | TGSG50-50 |
| 单位面积质量，g/m | 300±30 | 330±30 | 400±40 | 500±50 | 550±50 | 550±50 |
| 宽度，m | 4.0----------6.0 | |||||
| 每延米纵向拉伸屈服力，KN/m≥ | 15 | 20 | 30 | 40 | 45 | 50 |
| 每延米横向拉伸屈服力，KN/m≥ | 15 | 20 | 30 | 40 | 45 | 50 |
| 纵向屈服伸长率，%≤ | 16 | |||||
| 横向屈服伸长率，%≤ | 13 | |||||
| 纵向2%伸长率时的拉伸力，KN/m≥ | 5 | 8 | 11 | 13 | 16 | 19 |
| 横向2%伸长率时的拉伸力，KN/m≥ | 7 | 10 | 13 | 15 | 20 | 24 |
| 纵向5%伸长率时的拉伸力，KN/m≥ | 8 | 10 | 15 | 16 | 25 | 27 |
| 横向5%伸长率时的拉伸力，KN/m≥ | 10 | 13 | 15 | 20 | 22 | 23 |
钢塑复合单向土工格栅技术指标(GB/T17689-2008)
| 项目 | TGDG30 | TGDG40 | TGDG50 | TGDG80 | TGDG100 | TGDG120 | TGDG150 |
| 纵向极限抗拉力（KN/m）≥ | 30 | 40 | 50 | 80 | 100 | 120 | 150 |
| 纵向极限延伸率（％）≤ | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 单向1％伸长率时荷载≥（KN/m） | 12 | 16 | 24 | 42 | 60 | 76 | 98 |
| 项目 | TGSG30-30 | TGSG45-45 | TGSG60-60 | TGSG80-80 | TGSG100-100 | TGSG120-120 |
| 纵横向极限抗拉力（KN/m）≥ | 30 | 45 | 60 | 80 | 100 | 120 |
| 纵横向极限延伸率（％）≤ | 3 | 3 | 3 | 3 | 3 | 3 |
| 纵横向1％伸长率时的荷载≥（KN/m） | 12 | 20 | 32 | 42 | 60 | 76 |
玻璃纤维土工格栅技术参数（GB/TR21825-2008)
| 分类 | 型号 | 断裂强度(KN/m) | 断裂伸长率(%) | 网格尺寸(mm×mm) | 幅宽(m） | ||
| 经向 | 纬向 | 经向 | 纬向 | ||||
| 玻璃纤维土工格栅 | GG2525 | ≥25 | ≥25 | ≤3 | ≤3 | 12～50 | 1～6 |
| GG3030 | ≥30 | ≥30 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GG4040 | ≥40 | ≥40 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GG5050 | ≥50 | ≥50 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GG8080 | ≥80 | ≥80 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GG100100 | ≥100 | ≥100 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GG120120 | ≥120 | ≥120 | ≤3 | ≤3 | 12～50 | 1～6 | |
| 自粘式玻璃纤维土工格栅 | GGA2525 | ≥25 | ≥25 | ≤3 | ≤3 | 12～50 | 1～6 |
| GGA3030 | ≥30 | ≥30 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GGA4040 | ≥40 | ≥40 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GGA5050 | ≥50 | ≥50 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GGA8080 | ≥80 | ≥80 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GGA100100 | ≥100 | ≥100 | ≤3 | ≤3 | 12～50 | 1～6 | |
| GGA120120 | ≥120 | ≥120 | ≤3 | ≤3 | 12～50 | 1～6 | |

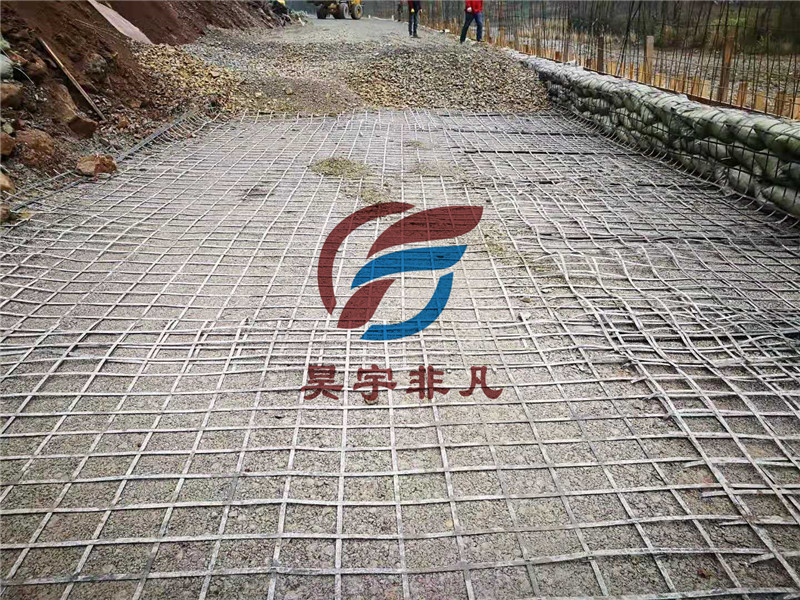

锚固法：不带自粘胶的玻璃纤维土工格栅增强沥青混领土路面和防止路面与路面反射裂缝，可采用锚固法施工，但宜先铺设玻纤土工格栅，再洒布热沥青作粘曾油，施工人员必须戴手套，施工方法如下：
1、粘层油选用AH-70或AH-90重油热沥青，粘层油的规格及质量应符合《公路沥青路面施工技术规范》JTJ032-94，采用专用车辆喷洒。粘层油每平方米用量约0.4kg-0.6kg。
2、铺设玻璃纤维土工格栅时，应保持铺设平顺，拉紧，横向搭接长度宜为50-100mm，纵向搭接长度 宜为150-200mm，并根据摊铺方向，将后一端压在前一端之下。
3、用胶轮压路机碾压。
4、3mm的固定铁皮，要求平整不翘角，周边宜倒角处理，2英寸钢钉（******水泥钉）
5、钉子固定法铺设玻纤土工格栅时，先将一端用固定铁皮和钉子固定在已洒布粘层沥青的下层结构上，钉子可用锤击或射枪射入。再将格栅纵向拉紧时玻纤横向均处于挺直张紧状态。
6、钉子固定时，格栅搭接距离为：纵向接头搭接距离不小于15cm，横向搭接距离不小于5cm。纵向搭接应根据沥青摊铺方向将前一幅置于后一幅之上。
7、固定时不能将钉子钉玻纤上，也不能用锤子直接敲击玻纤。固定后如发现钉子断裂或铁皮松动，则需予重新固定。
8、为防止施工车辆的轮胎将玻纤格栅和粘油粘起来。和沥青混领土摊铺机机轮打滑的现象，应在粘层油表面撒石屑，石屑用量为3m3/1000m2-5m3/1000m2。
9、大气温度低于10摄氏度或路面潮湿时不得施工。
10、沥青面层施工方法与普通沥青路面面层施工方法一致，但应注意施工车辆不得在玻纤格栅表面表面急转弯，急刹车。⑵自粘式玻璃纤维土工格栅直铺法
自粘式玻璃纤维土工格栅：施工方法便捷，质量稳定。施工方法如下：
1、对旧沥青混凝路面和旧水泥混凝路面，做20mm-30mm厚的调平层，使用真空车或洒水车******路表面清洁干净。
2、喷洒AH-70或AH-90重油热沥青，用量宜为0.3kg-0.4kg/m2。3、采用我集团提供的专用摊铺车，铺设自粘式玻纤格栅，铺设应平顺，拉紧。
4、横向搭接长度宜为50mm-100mm，纵向搭接长度宜为150mm-200mm，搭接重叠方向与沥青混凝土摊铺机运行的方向一致。
5、使用胶轮压路机碾压（胶轮压路机需有洒水装置）。
2、适用于大型停车场和码头货场等******性承载的地基增强。
3、适用铁路、公路的边坡防护。
4、适用的涵洞增强。
5、适用于单向拉伸土工格栅增强后的土坡的二次增强，进一步增强土坡，防止水土流失。 矿山、坑道加固。
用途：

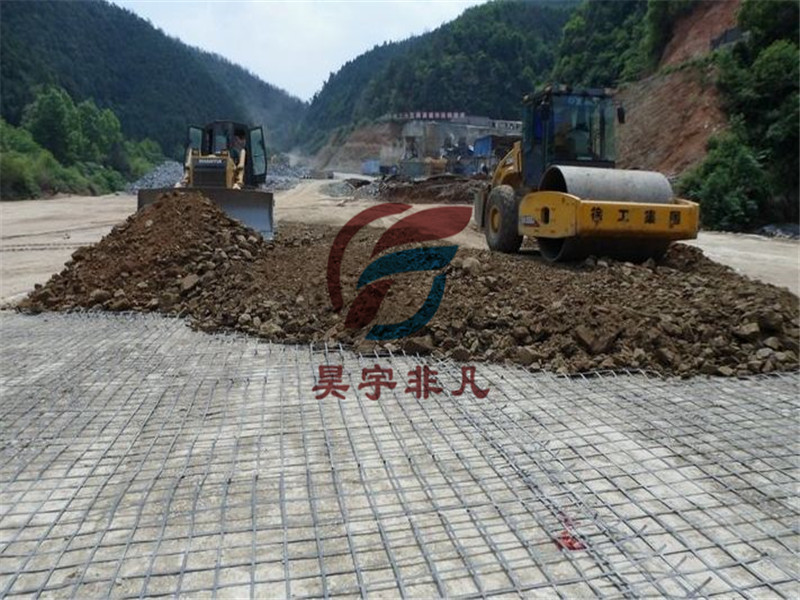

土工格栅适用于各种堤坝和路基补强、边坡防护、洞壁补强。大型机场、停车场、码头货场等******性承载的地基补强。
1、土工格栅用于增大路（地）基的承载力，延长路（地）基的使用寿命。
2、土工格栅用于防止路（地）面塌陷或产生裂纹，保持地面美观整齐。
3、土工格栅用于施工方便，省时，省力，缩短工期，减少维修费用。
4、土工格栅用于防止涵洞产生裂纹。
5、土工格栅用于增强土坡，防止水土流失。
6、土工格栅用于减少垫层厚度，节约造价。
7、土工格栅用于支撑边坡植草网垫的稳定性绿化环境。
8、土工格栅可有效隔阻地震力传递,并对增强路堤的地震刚度、强度、稳定性具有重要作用。
工格栅的成功应用,有望减少高烈度地震区常见的各种路堤病害,提高道路的抗震减灾能力。而现行公路、铁路抗震设计规范均未对土工格栅加固路堤的抗震性能作出相应规定。国内外关于土工格栅加固路堤抗震效应、加固效果、作用机理的研究也很少,计算分析方法欠完善和成熟,现场实际工点测试资料积累也不多。
